Qing Liu FC 2nd Gen
¥870
纯硬件FPGA方案FC/NES复古主机，无模拟器渲染，HDMI、RGBS、S-Video、AV四路同步视频输出；HDMI为1280×720@60Hz并内置硬件扫描线滤镜；原生60P卡槽兼容全区域游戏卡带；DIP开关可解除精灵闪烁限制；支持手柄实时三档超频/降频并带屏显指示。
一、产品介绍与品牌释义
- Qing Liu FC 第二代是一款高性能FC/NES复古游戏主机，采用纯硬件FPGA方案，杜绝软件模拟，完整还原原版Famicom游戏的真实手感与节奏
- 品牌名“清流”寓意：90年代老FC主机存在画面撕裂、字符闪烁、音频电流声、画质浑浊等缺陷；市面多数复古机依赖软件模拟，丢失原始硬件的游戏韵律。本产品从底层重构四层PCB，彻底解决上述问题，显示清澈、音频纯净，如山间清泉，故名“清流”
二、核心设计理念
- 1. FPGA可编程图形处理器替代原装PPU，保留原始CPU核心，完全还原原版游戏逻辑，同时新增高清输出、画面优化与音频降噪功能
- 2. 四层PCB主板分离电源、数字信号、音视频及外设总线，避免干扰，消除屏幕水波纹与电气噪声
- 3. 四通道同步视频输出，兼容老式CRT复古电视、现代液晶显示器，以及专业级色彩监视器与采集设备
- 4. 原生60P FC卡带插槽，搭配转换器可运行美版72P NES卡带，支持全区域游戏卡

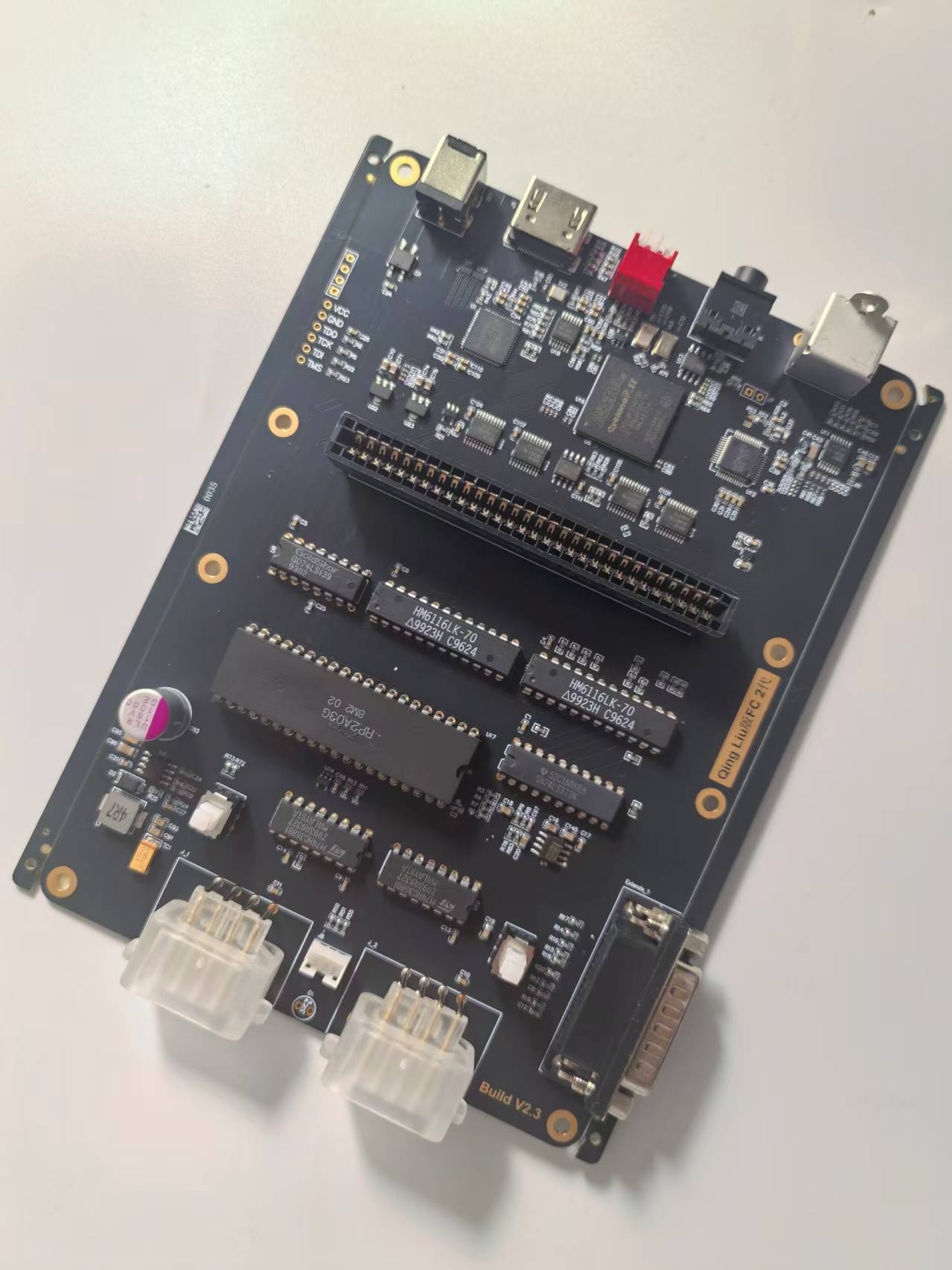

三、主板核心芯片说明
- 1. H7240AKV：数字RGB转PAL/NTSC视频编码器，负责RGB信号处理与复合/S-Video编码
- 2. THS7374：四通道视频放大输出芯片，保障多路信号电平一致
- 3. 四通道同步视频输出架构，共享同一时钟源，确保多路信号时序一致，无延迟无偏移

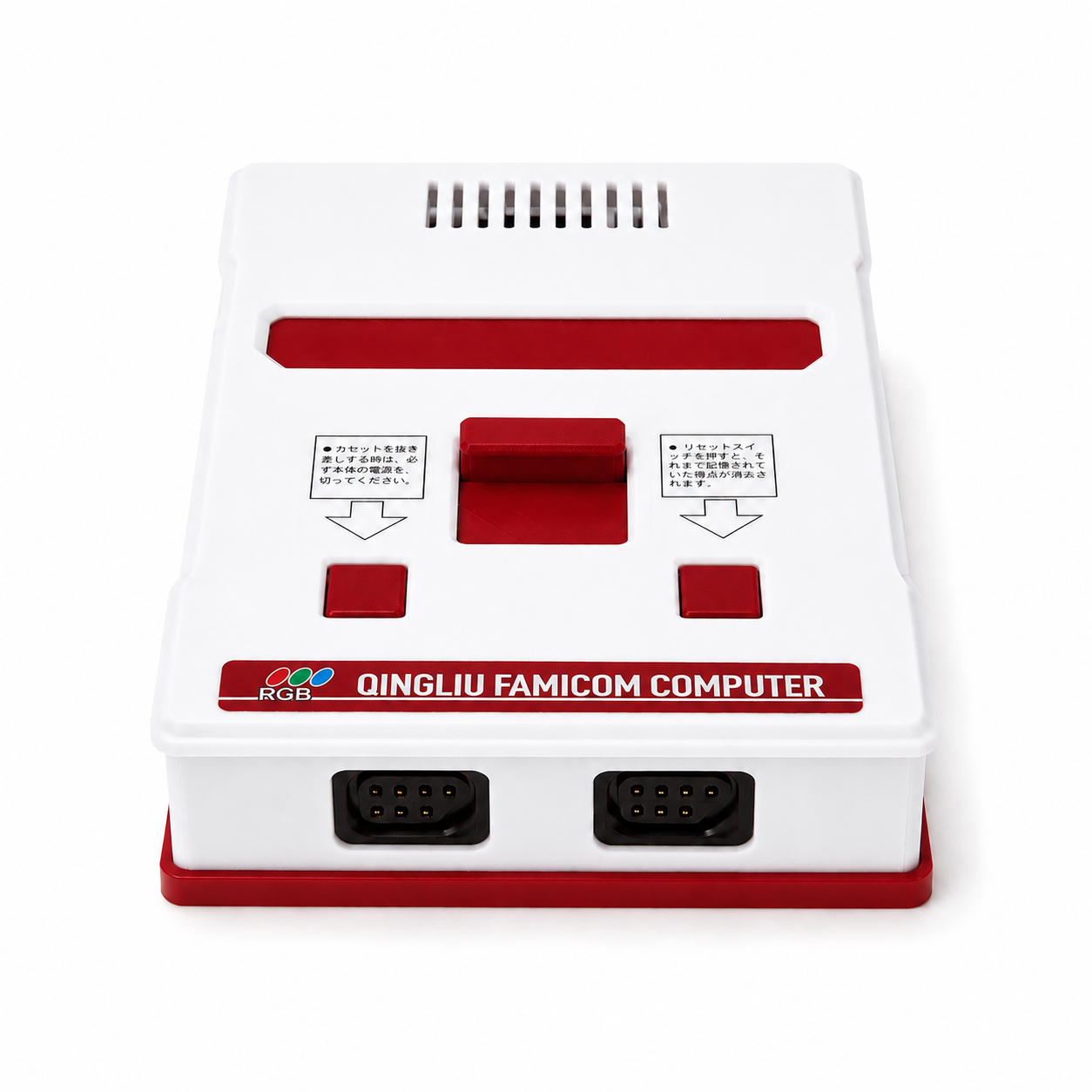

四、机身接口说明
- 1. RGB/AV/S-Video多接口输出，适配各类显示设备
- 2. 原生60P FC卡槽 + 72P NES转接支持
- 3. DIP拨码开关组，用于视频制式、扫描线、音频模式等硬件级调节
- 4. 标准手柄接口，兼容原装FC手柄及第三方7P外设
五、DIP开关功能详解
- 1. 视频制式切换：NTSC/PAL双制式硬件级选择
- 2. 扫描线强度调节：关闭/弱/中/强四档可选
- 3. 音频输出模式：立体声/单声道/降噪模式切换
- 4. 过扫描补偿：适配不同CRT电视的显示区域裁剪
- 5. 精灵上限解锁（DIP 1）：解除原机每扫描线8精灵的硬件限制，消除经典FC游戏的角色闪烁（个别游戏如需隐藏备用精灵，拨回关闭即可）
- 6. 画面比例：全屏 / 4:3 / 8:7 / 等比四种模式可选
六、四通道视频输出特性
- 1. HDMI、RGBS、S-Video、AV(CVBS)四路信号同步输出，无需切换即可同时连接现代电视、CRT电视与采集卡
- 2. 所有通道共享同一时钟源，确保画面帧同步，杜绝 tearing 与 jitter
- 3. HDMI输出1280×720@60Hz，内置硬件扫描线滤镜
- 4. 内置8套调色盘：NTSC / PAL / RP2C03街机 / FCEUX / YUV / CXA / VirtualNES / Nostalgia，手柄组合键实时切换
- 5. 支持专业级色彩校准，满足直播推流与怀旧内容创作需求
七、快捷按键操作指南
- 1. Reset键：硬复位，立即重启当前游戏
- 2. Select+Start+Up / Down：L1/L2/L3 三档实时超频或降频，屏幕右上角显示当前档位（超频可明显减少个别游戏的掉帧，降频用于还原原机速手感）
- 3. Select+Start+Left / Right：切换调色盘（共8套）与扫描线效果
- 4. 长按Reset 3秒：进入安全模式，恢复默认DIP设置
八、卡带兼容性说明
- 1. 100%兼容正版FC 60P卡带，包括MMC1~MMC5等全部映射器类型
- 2. 通过官方转接器支持NES 72P卡带，无需改装
- 3. 不支持非标准引脚定义的山寨卡带与多合一盗版卡
九、常见故障排查
- 1. 无画面：检查DIP制式是否与显示器匹配，确认RGB线缆针脚完好
- 2. 音频杂音：切换至降噪模式，或检查AV线材屏蔽层是否破损
- 3. 卡带无法识别：清洁金手指触点，确认卡带为标准60P/72P规格
- 4. 画面抖动：调整过扫描补偿DIP，或更换高质量视频线
十、安全须知
- 1. 严禁接入超过5V/2A的非标电源，防止主板烧毁
- 2. 禁止自行拆解或修改电路，否则丧失保修资格
- 3. 避免在高温、潮湿、强磁场环境中使用
- 4. 插拔卡带前务必关机，带电操作可能损坏卡槽触点
十一、售后保修与厂商信息
- 1. 整机保修12个月，人为损坏与私自改装不在保修范围内
- 2. 技术支持邮箱：budingxiao008@gmail.com
- 3. 制造商：武汉技术公司
- 4. 固件版本：V2.3，后续可通过TF卡升级
